不銹鋼的詳細介紹
- 來源：
- 鄭州金之縷不銹鋼有限公司
- 發布時間：
- 2020-10-15 11:53:37
- 鄭州金之縷不銹鋼
摘要：■ 什么是不銹鋼？ 不銹是指不生銹。正式名稱是不銹鋼。鋼材的日語名稱為 hagane，但它表示鐵與少量碳（0 2％或更少）的合金。不銹
| ■ | 什么是不銹鋼？ |
| “不銹”是指不生銹。正式名稱是不銹鋼。鋼材的日語名稱為“ hagane”，但它表示鐵與少量碳（0.2％或更少）的合金。不銹鋼屬于高合金特殊鋼，是一種特殊合金，其中向鋼中添加了大量的鉻Cr，鎳Ni等。 1912年左右，它首先以鐵和鉻的合金形式出現，成為一種防銹鋼。大約在同一時間，還出現了添加了鎳的不銹鋼。現在對表1中所示的典型不銹鋼類型進行了改進。不銹鋼是通過添加約13％或更多的鉻制成的，并且有很多類型。根據各種合金元素的數量，可以創建諸如防銹性，強度，易焊接性和耐磨性的特征。 鉻基不銹鋼具有黑色光澤并粘在磁鐵上，但是鉻鎳基不銹鋼（18-8不銹鋼）由于其奧氏體結構而不會粘在磁鐵上。它具有強烈的銀色，比鉻更耐腐蝕，而且價格昂貴。廚房水槽和手表皮帶由18-8不銹鋼制成。 |
|

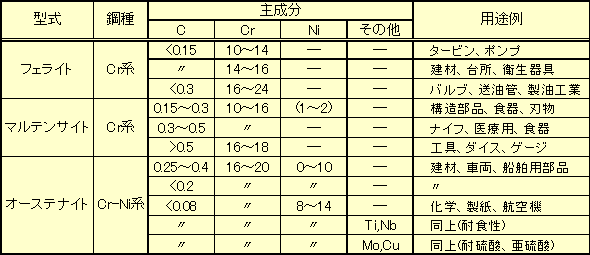

表1不銹鋼的種類1） |
|
| ■ | 不銹鋼種類 |
| （1）基于鐵氧體的不銹鋼 通常，主要使用碳含量為0.15％以下且鉻含量為13％或18％的鋼。結構是散布在鐵氧體晶體地面上的精細碳化鉻。它易于加工，并且廣泛用于家用電器，例如木板，空間，棒和鍛造產品，以及化學工業?！?/font> （2）奧氏體基不銹鋼如果 鐵素體基不銹鋼不足以實現高溫下的耐腐蝕性（耐腐蝕性能）和強度，則使用奧氏體基不銹鋼，其中大量的Ni Ni與高鉻鋼形成合金。用過的。典型的鋼是18-8不銹鋼，是18％Cr和8％Ni的合金。它用于家用電器，建筑，電機，飛機，車輛，輪船，反應堆等。該結構是奧氏體，具有很高的可加工性，可以很容易地加工成板和線。比鐵氧體類型更耐高溫。作為缺點，會發生特殊的應力腐蝕開裂現象。 ， （3）馬氏體基 碳鋼0.20％至0.5％，視用途而定，鋼為1.2％含高鉻合金。馬氏體基不銹鋼是通過淬火（從950到1050淬火）形成馬氏體組織，然后回火（100到400℃或650到750℃）制成的。這種鋼用于葉片，汽輪機葉片，耐腐蝕軸承以及需要耐磨性的化學工業機械零件。與其他不銹鋼相比，不會發生應力腐蝕開裂。它對含硫和水溶液的氣體具有出色的耐腐蝕性，熱膨脹系數小，適用于反復過熱和冷卻的設備。 （4）堅固的不銹鋼 除了馬氏體類型，抗拉強度約為500至600 MPa，而堅固的不銹鋼具有約1200至1900 MPa的抗拉強度。這種堅固的不銹鋼有五種類型。 ①馬氏體17-4PH鋼 17％Cr，4％Ni，4％Cu，PH表示沉淀硬化 ②半奧氏體17-7PH鋼 17％Cr，7％Ni，1.5％Al③ 奧氏體17- 10P④ 奧氏體+鐵素體型V2B鋼 ⑤ 通過時效處理得到冷加工型（典型的er鋼）①?④ ，通過冷加工得到⑤。它主要用于超音速噴氣機和火箭。 |
|
| ■ | 為什么很難生銹 |
| 不銹鋼本身不耐生銹，但是在其表面上具有薄的耐腐蝕膜（固定膜，氧化膜，防銹膜）。如圖1所示，固定膜的（Fe，Ni）CrO 4晶體與不銹鋼的晶格間距非常接近，并且膜處于容易粘附的狀態。它只有幾埃厚且透明，但可以防止腐蝕環境，并且腐蝕的可能性較小。 |
|
 圖1 18-8不銹鋼1） |
|
| ■ | 不銹鋼的哭點 |
| 如果固定膜未完全形成或固定膜被破壞而沒有任何修復，它將被氧化和修復，但是如果由于某種原因未修復，則該部件的耐腐蝕性將會喪失。不銹鋼本身有其缺點。考慮不銹鋼的問題和應力的存在。表中顯示了腐蝕環境的影響，但由于說明多種多樣，因此將其省略。 |
|
| （1）晶間腐蝕在 18-8不銹鋼中，晶間邊界處發生晶間腐蝕。這是因為，如圖2所示，鉻Cr 23 C 6的木炭沉積在晶界處，這降低了在該區域附近的鉻的濃度并且使得難以形成固定膜，從而引起腐蝕。會發生。 |
|
 圖2碳化物Cr 23 C 6的析出 |
|
| （2）應力腐蝕開裂 這是僅在奧氏體基不銹鋼中發現的現象。它可能發生在高溫環境中，其中環境中存在氯離子等，并且由于外部負載而存在應力和殘余應力。有關應力腐蝕開裂的詳細信息，請參見單獨的頁面“材料強度和破壞”。應力腐蝕開裂在三個因素的存在下發生：腐蝕環境，材料和應力，并且已經提出了各種機理。關于不銹鋼的應力腐蝕開裂有很多不清楚的地方。在任何情況下，都認為由于固定膜被破壞而開始腐蝕。存在氯離子的高溫環境破壞了動態膜，或者奧氏體因其面對中心的立方結構而滑滑，合金中雜質偏析，并且由于存在析出物而由于應力集中而滑動。推測是被摧毀了。 *對于環境影響，請參閱單獨的頁面“溫泉水對SUS304不銹鋼腐蝕的原因” （3） 鉻基不銹鋼的Sigma相沉淀在高溫下使用鉻基不銹鋼。沉積稱為sigma相的化合物（鐵和鉻的化合物），該物質使不銹鋼變脆。如果將高鉻鋼（例如鐵素體不銹鋼）長時間加熱至450至550°C，然后冷卻，則會變得非常脆弱，并且其耐腐蝕性會下降。這種現象稱為475°C脆性。在反復過熱和冷卻至450至550°C的設備中使用時，必須小心。 （4）穿孔坑 滿刻度腐蝕是一種現象，其中暴露在腐蝕環境中的材料均勻地減小板的厚度，但是當腐蝕局部發生和腐蝕進展在深度方向。產生的腐蝕孔點蝕那是。在不銹鋼表面涂有動態涂層的情況下，即使在某個地方將其破壞，也很可能被強烈腐蝕和凹陷。防腐涂料也是如此。 已知可能由于固定涂層的厚度不足，間隙，腐蝕性液體的保留以及氧或氯離子的存在而發生。據說氯離子被吸附在固定涂層上并破壞了固定涂層的薄弱部分。由于點蝕底部上的應力集中，新表面的形成和腐蝕引起的打滑，點蝕越來越多。 另外，點蝕還包括局部腐蝕（1）和（2）的腐蝕。由于腐蝕現象發生在腐蝕性環境和材料或應力的存在下，因此機理很復雜。 |
|
| ■ | 最后， 鉻基不銹鋼具有黑色光澤并粘在磁體上，但是鉻鎳基不銹鋼（18-8不銹鋼）由于其奧氏體結構而不會粘在磁體上。它具有強烈的銀色，比鉻更耐腐蝕，而且價格昂貴。廚房水槽和手表皮帶由18-8不銹鋼制成。 如果您想進一步學習，請參閱參考資料 |
| 不銹鋼和腐蝕性環境2）  |
|
